Optimal regulering av vannbåren varme: Slik styrer du temperaturen og sparer strøm

Å oppnå et optimalt inneklima og samtidig redusere energiforbruket krever dyp innsikt i moderne oppvarmingsteknologi. Effektiv regulering av vannbåren varme er nøkkelen til å balansere komfort og driftskostnader i både boliger og næringsbygg. Vannbårne systemer har unike egenskaper som krever en fundamentalt annerledes tilnærming enn tradisjonell elektrisk oppvarming. Ved å forstå dynamikken bak vannbåren varme og installere de riktige styringssystemene, kan man hente ut betydelige synergieffekter og sikre stabil varme gjennom hele fyringssesongen.

Forstå tregheten i vannbårne systemer

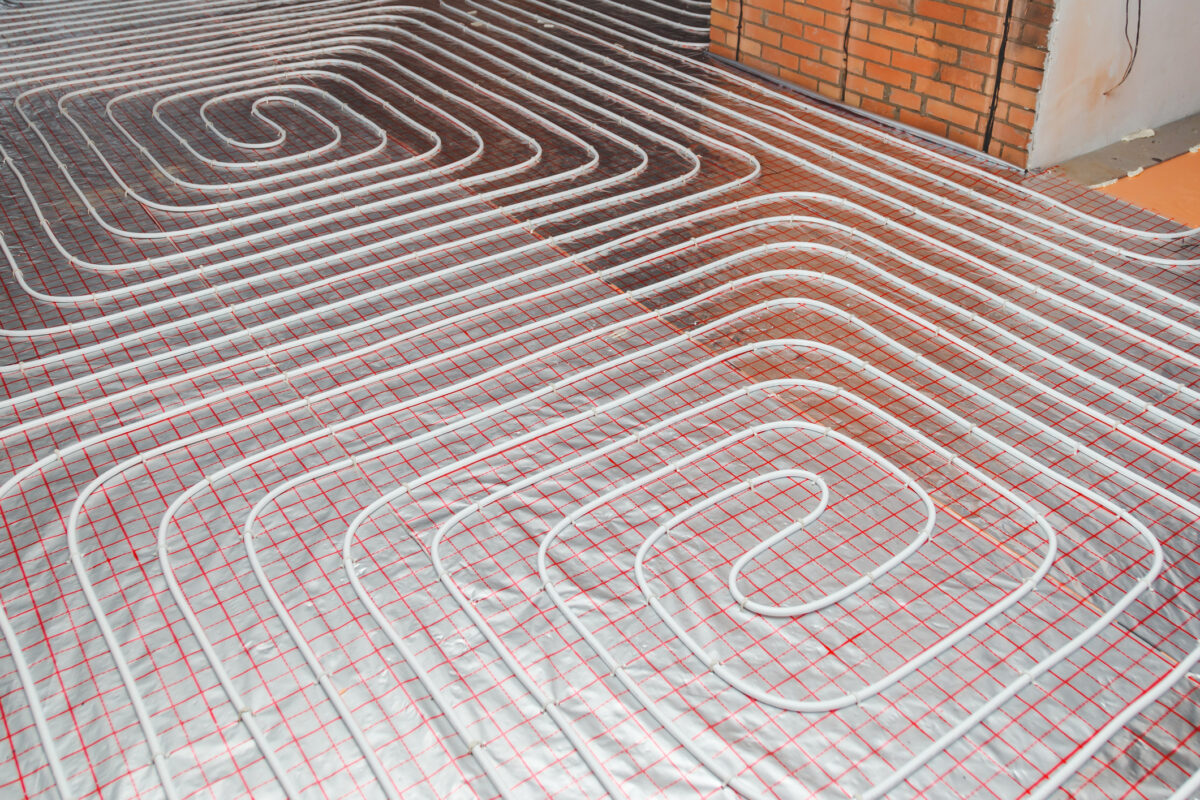

Termisk treghet er en av de viktigste faktorene som skiller vannbåren gulvvarme fra andre oppvarmingskilder. Når rør legges i dype konstruksjoner, påvirker det direkte hvor raskt rommet reagerer på temperaturjusteringer.

Et betonggulv med innstøpt vannbåren varme kan bruke opptil 4–8 timer på å reagere på en temperaturendring. Derfor krever reguleringen en annen tilnærming enn raske panelovner. Betongmassen fungerer som et termisk batteri som akkumulerer store mengder varmeenergi. Når vannet sirkulerer i rørene, varmes betongen sakte opp, og den fortsetter å avgi varme til rommet lenge etter at sirkulasjonen har stoppet.

I motsetning til dette har tørre systemer, der rørene legges i tynne gips- eller sponplater med varmefordelingsplater i aluminium, betydelig mindre treghet. Her vil reaksjonstiden ofte være nede i under en time. Å bruke samme reguleringsstrategi på disse to systemtypene vil føre til enten ujevne temperaturer eller unødig energisløsing.

Når et system har høy treghet, oppstår det lett et fenomen som kalles over- og undersving (overshooting/undershooting). Hvis en tradisjonell romtermostat måler at temperaturen er for lav, vil den åpne ventilen fullt. Betonggulvet varmes opp, men innen luften når ønsket temperatur, har betongen lagret så mye varme at rommet fortsetter å varmes opp lenge etter at termostaten har stengt ventilen. Resultatet blir et rom som svinger mellom å være for varmt og for kaldt.

For å motvirke dette installeres det ofte en gulvføler i tillegg to romtermostaten. En gulvføler måler temperaturen direkte i gulvkonstruksjonen. Dette er spesielt kritisk under tregulv og parkett, der overflatetemperaturen i henhold til norske standarder og gulvprodusentenes retningslinjer aldri må overstige 27 °C for å unngå sprekkdannelser og krymping.

Hvordan fungerer regulering av vannbåren varme med smarte termostater?

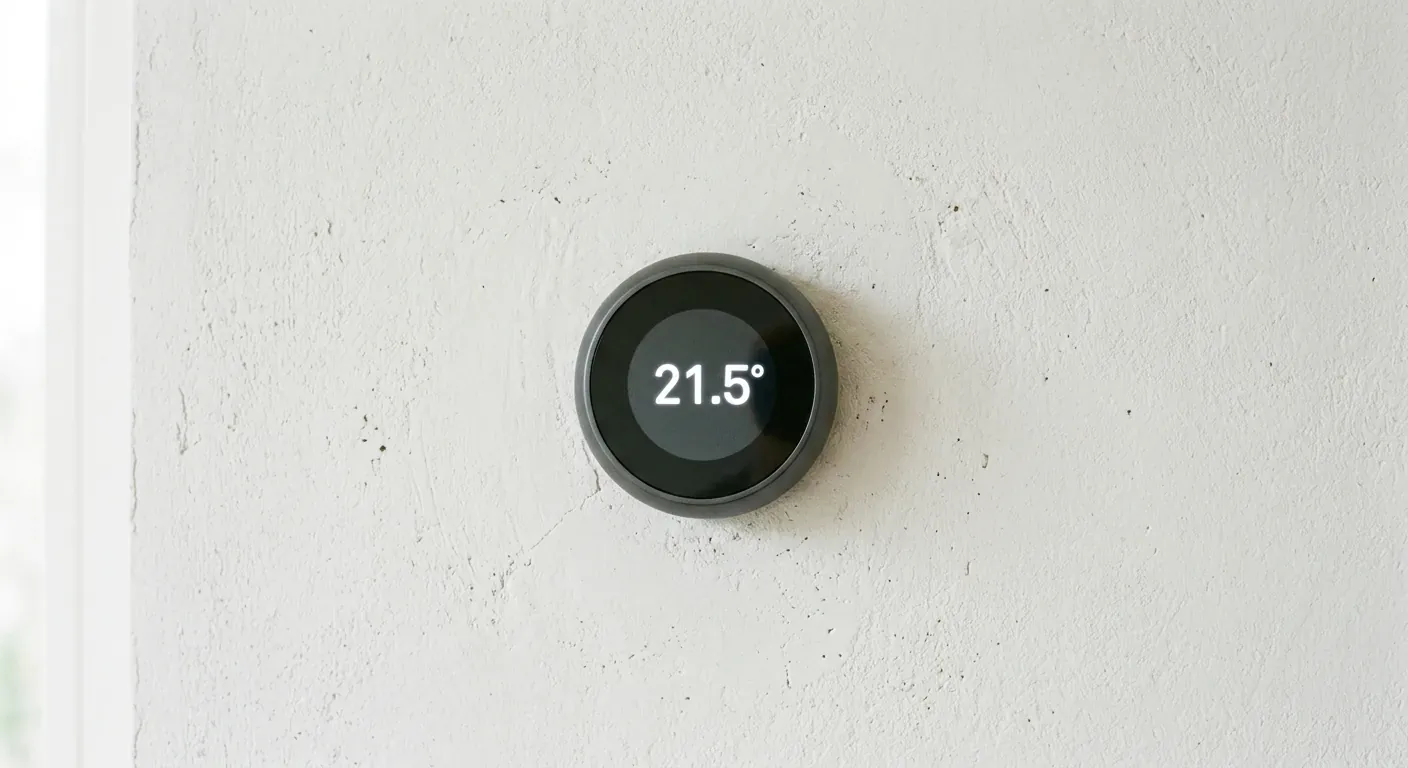

Smarte termostater har revolusjonert måten vi styrer vannbårne anlegg på. I stedet for enkle mekaniske brytere som kun reagerer på nåværende temperatur, benytter en moderne termostat for vannbåren varme avanserte algoritmer for å forutse varmebehovet. Den mest utbredte teknologien bak dette er PID-regulering (Proporsjonal-Integral-Deriverende).

En PID-regulator overvåker ikke bare om temperaturen er over eller under settpunktet, men analyserer også hvor raskt temperaturen endrer seg, og hvor lenge avviket har vart. Basert på disse dataene sender styringsenheten pulserende signaler til aktuatorene på samlestokken via pulsbreddemodulasjon (PWM). I stedet for å åpne eller stenge ventilen helt, kan systemet finjustere energitilførselen slik at gulvet tilføres akkurat nok varme til å holde temperaturen konstant.

Moderne smarte styringssystemer integreres ofte med skybaserte tjenester og værmeldinger. Hvis systemet vet at det er meldt et markant temperaturfall om seks timer, kan det starte oppvarmingen av tunge betonggulv på forhånd. Motsatt, hvis det er meldt strålende sol og gratis solinnstråling gjennom store vindusflater midt på dagen, vil systemet stenge av sirkulasjonen tidlig om morgenen for å forhindre overoppvarming. Dette reduserer svingningene i innetemperaturen og sparer betydelige mengder energi.

Essensielle komponenter for styring av vannbåren varme

For å oppnå presis styring av vannbåren varme må en rekke tekniske komponenter samhandle sømløst. Systemet består av alt fra sentrale reguleringsenheter i fyrrommet til individuelle sensorer i hvert enkelt rom.

• Samlestokk (Manifold): Sentralen der vannet fra varmekilden fordeles ut til de ulike kursene i bygget. Hver kurs har sin egen ventil som regulerer vannmengden.
• Aktuator (Servo/Ventilmotor): Elektronisk komponent som monteres direkte på samlestokkens ventiler. Aktuatoren mottar signaler fra romtermostaten og åpner eller lukker fysisk for vannstrømmen. De finnes i både 24V- og 230V-utførelser, samt trådløse varianter.
• Shuntsystem og blandeventil: En shunt blander kaldt returvann med varmt vann direkte fra varmekilden (for eksempel en varmepumpe eller bereder). Dette sikrer at vannet som sendes ut i gulvene holder nøyaktig beregnet turtemperatur, noe som beskytter rørene og gulvmaterialene mot for høye temperaturer.
• Uteføler og varmekurve: En sensor på skyggesiden utendørs måler kontinuerlig utetemperaturen. Shuntregulatoren bruker denne informasjonen til å justere turtemperaturen opp eller ned basert på en forhåndsdefinert varmekurve. Jo kaldere det er ute, jo varmere vann sendes ut i anlegget.
• Sirkulasjonspumpe: Moderne, trykkstyrte sirkulasjonspumper tilpasser turtallet sitt etter motstanden i systemet. Når mange aktuatorer stenger, reduserer pumpen effekten automatisk for å spare strøm og hindre unødig støy i rørene.

Innregulering av gulvvarme og hydronisk balansering

Selv de mest avanserte termostater vil fungere dårlig dersom selve vannfordelingen i anlegget er feil. Vann velger alltid minste motstands vei. I et ubalansert anlegg vil vannet strømme raskt gjennom de korteste rørkursene (for eksempel på et lite gjestetoalett nær samlestokken), mens de lengre kursene (som en stor stue i andre enden av huset) ikke får nok vann til å oppnå ønsket temperatur.

Her kommer innregulering av gulvvarme inn som et kritisk tiltak. Innregulering handler om å strupe de ulike kursene manuelt på samlestokkens flowmetere (strømningsmålere) slik at hver enkelt sløyfe får nøyaktig den vannmengden (liter per minutt) som den er kalkulert for. Rørleggeren beregner dette basert på rommets varmebehov, rørdimensjon, sløyfelengde og ønsket temperaturdifferanse (delta-T) mellom tur- og returvann.

Uten korrekt hydronisk balansering vil sirkulasjonspumpen ofte måtte kjøre på unødvendig høyt trykk for å presse vann frem til de trege sonene, noe som fører to økt strømforbruk, slitasje og susing i rørene. Når anlegget er riktig balansert, oppnår man en jevn og stabil varmefordeling i hele boligen, samtidig som varmekilden kan operere med lavest mulig turtemperatur.

Opplever du ujevn varme i boligen, eller ønsker du å oppgradere til smarte termostater? Våre rørleggere hjelper deg med innregulering og moderne styringssystemer.
Bestill profesjonell innregulering av ditt varmeanlegg

Fordeler og ulemper ved ulike reguleringsmetoder

Valg av reguleringsmetode har stor innvirkning på både komfort, installasjonskostnader og energiforbruk. Tabellen under gir en oversikt over de vanligste løsningene som benyttes i dag.

Reguleringsmetode	Presisjon & Temperaturstabilitet	Komfortnivå	Energisparepotensial	Kompleksitet ved installasjon
Manuell regulering (Returventiler på samlestokk)	Svært lav. Reagerer ikke på eksterne varmekilder som sol eller matlaging.	Lav. Krever konstant manuell justering gjennom sesongen.	Dårlig. Fører ofte til overoppvarming.	Minimal. Ingen elektronikk eller kabling nødvendig.
Mekanisk romtermostat (On/Off-styring)	Moderat. Store temperatursvingninger på grunn av treghet i gulv.	Middels. Oppleves ofte som ujevn varme i tunge betonggulv.	Moderat. Bedre enn manuell, men ineffektiv ved raske væromslag.	Lav. Enkel kabling fra termostat til aktuator.
Elektronisk PWM-styring (Modulerende romtermostater)	Høy. Eliminerer over- og undersving ved å pulsere energitilførselen.	Høy. Gir en meget jevn og stabil gulvtemperatur.	God. Unngår unødvendig energibruk ved nøyaktig måling.	Middels. Krever oppsett av styringssentral på samlestokk.
Smarte, prediktive styringssystemer (App, sensorer, værmelding)	Svært høy. Forutser oppvarmingsbehovet basert på eksterne data.	Maksimal. Jevn temperatur uansett plutselige væromslag.	Maksimal. Kan optimalisere oppvarmingen mot svingende strømpriser.	Høy. Krever profesjonell kabling, programmering og nettverksoppsett.

Driftsøkonomi og energisparing ved optimal regulering av vannbåren varme

En av de største debattene rundt regulering av vannbåren varme handler om hvorvidt nattsenking er økonomisk lønnsomt eller ikke. Svaret avhenger i stor grad av hvilken type gulvkonstruksjon du har, og hvilken varmekilde som forsyner anlegget.

I boliger med tunge betonggulv er nattsenking ofte uhensiktsmessig. Fordi det tar mange timer å varme opp betongen igjen, må varmekilden arbeide hardt om morgenen for å hente inn det tapte temperaturfallet. Dersom du bruker en væske-til-vann eller luft-til-vann-varmepumpe, tvinges varmepumpen til å jobbe med høyere turtemperaturer for å dekke det akutte varmebehovet om morgenen. Dette senker varmepumpens effektfaktor (COP) og kan i verste fall føre til at elektriske spisslastkolber kobles inn. Strømmen du sparte på å slå av varmen om natten, spises raskt opp av det økte forbruket i oppvarmingsfasen.

For lette trekonstruksjoner med lav treghet stiller det seg annerledes. Her reagerer systemet raskt, og nattsenking eller tidsstyring i rom som ikke er i bruk på dagtid, kan gi en reell energigevinst.

For å maksimere besparelsen bør reguleringssystemet samhandle optimalt med varmekilden. Ved regelmessig service på vannbåren varme sikrer man at både shuntsystemet og varmepumpen opererer med høyest mulig virkningsgrad, noe som reduserer det totale strømforbruket uavhengig av reguleringsstrategi.

Videre gir smarte styringssystemer mulighet for såkalt «prisoptimering». Ved å integrere systemet med morgendagens strømpriser, kan oppvarmingen flyttes til de timene i døgnet der strømmen er billigst, for eksempel midt på natten. Den tunge betongmassen i gulvene brukes da aktivt som et termisk batteri som holder på varmen gjennom de dyre morgentimene.

Profesjonell prosjektering og rørleggertjenester

Selv om det er fristende å prøve å feilsøke eller oppgradere reguleringssystemet på egen hånd, er vannbårne anlegg komplekse hydrauliske systemer. En feiljustering på én kurs kan forplante seg og skape problemer i hele anlegget. For å oppnå optimal komfort og best mulig driftsøkonomi, er det avgjørende å benytte autoriserte fagfolk.

Våre teknikere i Total Rørservice har lang erfaring med både prosjektering, feilsøking og oppgradering av eldre varmeanlegg. Når en rørlegger utfører service eller installerer nye styringssystemer, gjøres dette systematisk:

• Gjennomgang av anleggets eksisterende rørføringer, samlestokker og pumper.
• Kontroll av vannkvalitet og trykkforhold i ekspansjonskar.
• Utskifting av defekte aktuatorer og montering av nye, strømgjerrige komponenter.
• Hydronisk balansering av samtlige kurser basert på nøyaktige beregninger.
• Kalibrering av temperaturfølere og programmering av varmekurven på shuntsystemet.

Det finnes flere klare tegn på at ditt vannbårne anlegg har behov for en profesjonell gjennomgang. Hvis du opplever noen av disse symptomene i din bolig, bør du kontakte en fagperson:

• Enkelte rom blir aldri ordentlig varme, mens andre er overoppvarmede.
• Det tar unormalt lang tid før gulvene reagerer på temperaturendringer.
• Det høres klikke-, sildre- eller suselyder fra samlestokken eller rørene i veggene.
• Sirkulasjonspumpen går kontinuerlig på full styrke uten stopp.
• Strømregningen er uforholdsmessig høy sammenlignet med det generelle forbruket.

Hvert enkelt varmeanlegg er unikt, og de faktiske kostnadene for oppgradering eller innregulering vil variere basert på faktorer som antall soner, anleggets alder og tilstanden på eksisterende samlestokker. For å sikre at du får en løsning som er perfekt tilpasset din bolig, anbefaler vi å ta direkte kontakt for en uforpliktende vurdering.

Opplever du problemer med varmeanlegget, eller ønsker du rådgivning om hvordan du kan oppgradere til en mer energivennlig styring? Ta kontakt med våre fageksperter i dag for en profesjonell vurdering av ditt system. Total Rørservice kontakt står klar til å hjelpe deg med alt fra akutt feilsøking til langsiktig ENØK-optimalisering av din bolig.
